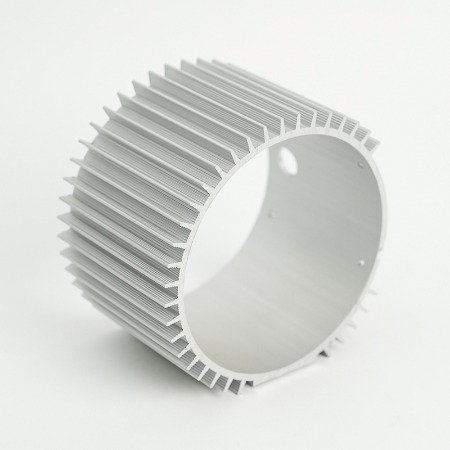

Aluminium elektrische motorbehuizing: ontwerp, productie, bescherming en precisie

Maximalisatie van warmtestroom in aluminium elektrische motoromhulsels

Wanneer ingenieurs bespreken Aluminium elektromotorbehuizing Warmte -dissipatie , ze hebben het echt over het beheren van een keten van thermische weerstanden: van koperen wikkelingen of statorlaminaties in het juk en de toenemende kenmerken, door de behuizing, over het buitenoppervlak, en uiteindelijk in de omringende lucht of vloeistof. Elke zwakke schakel in deze keten verhoogt de hotspot -temperaturen en comprimeert prestatiemarges. De hoge thermische geleidbaarheid van aluminium vergeleken met ijzerhuisingen maakt het een voor de hand liggende eerste keuze, maar het realiseren van dat voordeel hangt af van doordachte materiaalselectie, contactontwerp en oppervlakte -engineering. Het doel is niet alleen hitte bewegen; Het beweegt voorspelbaar warmte bij het beheersen van gewicht, productie en kosten.

Thermische paden in de behuizing

In de behuizing laat warmte de statortanden en het juk door geleiding en kruist in de behuizing via persfits, bindingsinterfaces of potverbindingen. Een continue, sterk geladen contactinterface vermindert de contactweerstand. Praktische stappen omvatten strak getoleranceerde persfitsen, dunne en uniforme interfacematerialen en opzettelijke klemdruk sterven vervorming vermijdt. Waar pot of gap-vulstof nodig is, kiest u materialen die de geleidbaarheid in evenwicht brengt met viscositeit zodat ze micro-uitstek nat maken zonder lucht in te sluiten. Ontwerpers verbeteren vaak de geleiding door de statortanden uit te breiden of koperen shunts toe te voegen die de padlengte verkorten. Omdat aluminium meer uitbreidt dan staal, moet differentiële expansie bij bedrijfstemperaturen worden overwogen; Te veel interferentie bij montage kan te weinig worden tijdens hete werking, waarbij thermische overdracht wordt afgebroken, net wanneer dit het meest nodig is.

Fin -geometrie, luchtstroom en oppervlaktebehandelingen

Buiten de behuizing domineert convectie. Rechte vinnen zijn eenvoudig en kosteneffectief, maar louvered of golvende vinnen verstoren grenslagen en kunnen beter presteren in lage snelheidsluchtstroom. Fin -afstand moet rekening houden met vervuilingsrisico- en productiehoeken. Oppervlaktebehandelingen kunnen contra-intuïtief zijn: een micro-geroeide oppervlak kan de convectieve warmteoverdracht verhogen door turbulentie te struikelen, zelfs als het de geleidbaarheid enigszins vermindert, en een donkere anodische laag verhoogt de emissiviteit, wat belangrijk is waar straling niet verwaarloosbaar is. Als de motor in een lijkwade of under-hood omgeving leeft, is de luchtstroom met bekende snelheidsprofielen betrouwbaarder dan afhankelijk van de incidentele stroom. Wanneer stof of insecten waarschijnlijk zijn, kiest u voor dikkere vinnen met bredere afstand om de prestaties in de loop van de tijd te behouden.

Materiaalcijfers en thermische geleidbaarheid

Verschillende aluminium cijfers handelen geleidbaarheid tegen castabiliteit en kracht. Hoog-Silicon sterfte legeringen stromen prachtig en vullen dunne vinnen, maar hun thermische geleidbaarheid is lager dan smeedde cijfers. De extrusies van 6xxx -series daarentegen bieden uitstekende geleidbaarheid en bewerkbaarheid, hoewel ze meer bewerking kunnen eisen om complexe geometrieën te bereiken. Omdat materiaalkeuze interactie aangaat met het proces, moeten beslissingen thermische winsten wegen tegen gereedschap en stukpartijkosten. De volgende vergelijkingen plaatsen nummers in context vóór de volledige tabeloverzicht.

• Aluminium geleidt doorgaans warmte meerdere keren beter dan roestvrij staal bij kamertemperatuur, wat zich kan vertalen naar kleinere temperatuurstijging voor dezelfde warmteflux.
• Binnen aluminiumfamilies leiden lagere silicium- of smeedlegeringen over het algemeen beter dan hoog-silicium die-casting legeringen, ten koste van het gieten van dunne muren net zo gemakkelijk.
• Magnesium is lichter, maar geleidt meestal minder effectief warmte dan gewone aluminium cijfers en kan corrosiebeheer ingewikkelder maken.

Testmethoden en ontwerpfeedbackslussen testen

Thermische modellen versnellen het leren, maar ze moeten worden verankerd door meting. Infraroodthermografie onthult hotspots rond lagerschouders en rib kruispunten. Gekalibreerde warmte-SOAK-tests met bekende belastingen valideren CFD, terwijl thermische schokcycli interface-afbraak tijdens het leven blootlegt. De meest effectieve programma's behandelen thermische benchmarking als een routinematige poort in ontwerpuitgaven, geen speciaal evenement. Deze systeembenadering is wat uiteindelijk de uitdrukking verandert Aluminium elektrische motor behuizing warmteafwijking van een zoekopdracht in een concurrentievoordeel in het veld.

Een productieroute kiezen en partners evalueren

Een proces selecteren en doorlichten Die gegoten aluminium motorbehuizing leveranciers is een multi-variabele oefening. Die gieten blinkt uit in grote volumes met dunne wanden en geïntegreerde vinnen; Sandcasting biedt flexibiliteit en lagere investeringen in gereedschap ten koste van dikkere secties; Extrusie plus CNC -bewerking biedt uitstekende oppervlakte -afwerking en geleidbaarheid voor eenvoudiger geometrieën; en permanent-mold gieten zit tussen zand en die gieten voor middelgrote runs. De juiste keuze brengt geometrie, tolerantie, cosmetica en totale eigendomskosten in evenwicht. Wanneer twee routes levensvatbaar lijken, vergelijk ze dan eerst in zinnen en bevestig met een Tabulated Scorecard, zodat afwegingen transparant zijn voor zowel engineering-, kwaliteits- en sourcingteams.

Die casting vs. zandgieten versus extrusie CNC

Die gieten wint meestal waar je veel dunne vinnen en consistente wanddikte nodig hebt met strakke herhaalbaarheid. Zandgieten, hoewel grover, ondersteunt grote behuizingen en snelle ontwerp iteraties zonder hoge tools vooraf. Extrusie CNC -bewerking is zinvol voor cilindrische of prismatische schalen waar lineaire vinnen of eenvoudige kanalen uit bouillon kunnen worden gesneden; Het bewaart ook een hogere thermische geleidbaarheid van smeed aluminium. Investeringsuitgieten kan een fijne details bereiken, maar verliest vaak de grond op kosten voor grotere onderdelen. Omdat oppervlakteafwerking de afdichting, het schilderen en de thermische emissiviteit beïnvloedt, overweeg dan hoeveel bewerking of post-verwerking elke route nodig heeft om prestaties en cosmetische doelen te bereiken.

Tooling, doorlooptijd en totale eigendomskosten

Totale kosten van eigendom (TCO) combineert geamortiseerde tooling, stuk-deelprijs, schroot, vracht en kwaliteitsrisico's. Die gieten heeft een hogere gereedschap maar lage cyclustijd; Sand gieten keert dat om. Als het jaarlijkse volume onzeker is, kan beginnen met het casting of extrusie van zand het programma opnieuw riskeren en reële vraaggegevens kunnen verstrekken voordat ze zich aanmoorden tot harde tooling. Omgekeerd, wanneer de lanceringsvoorspelling stevig is en de geometrie daarbij past, kan het vroeg om te gaan om te sterven, kan het gereedschap terugbetalen snel door cyclustijd te krimpen en inhoud te bewerken. Leverancier Locatie beïnvloedt het logistiek risico en doorlooptijd; Dubbele branden met gemeenschappelijke inspectieplannen en verwisselbare tools kunnen het aanbod stabiliseren.

Kwaliteitssystemen en leveranciersbeoordeling

Bij screening die Weg aluminium motorbehuizing leveranciers , Kijk verder dan nominale mogelijkheden. Verzoek processtroomdiagrammen, PFMEA-voorbeelden en statistische capaciteitsgegevens over vergelijkbare behuizingen. Bekijk metallografische rapporten voor porositeit en koudschermingscontrole en vraag hoe gating-/overloopstrategieën de gassluiting in dunne vinnen verminderen. Valideer dat coördinaat-meetapparatuur en druk-testinstallaties overeenkomen met uw inspectieplan. Een volwassen leverancier verwelkomt een gezamenlijke DFM/DFMEA -workshop die het risico vermindert voordat staal wordt gesneden.

Milieubeschermings- en afdichtingsstrategie

Het ontwerpen van een Corrosiebestendige aluminium motorbehuizing IP65 betekent holistisch denken over water, stof, chemicaliën, temperatuurcycli en galvanische paren. IP65 duidt op stofdichte constructie en bescherming tegen waterstralen, maar eenmaal een laboratoriumtest doorstaan ​​is niet hetzelfde als gedurende jaren in het veld. Echte omgevingen combineren zoutspray, geleidende stof, oliën en thermische gradiënten die vocht pompen door micro-gaps. Om te slagen, moeten afdichtingsfuncties genereus zijn, coatings moeten compatibel zijn en er moeten ongelijksoortige metalen worden geïsoleerd. Omdat corrosie een systeemprobleem is, sporen veel mislukkingen terug naar interfaces - vasteners, bazen en covers - in plaats van het bulkaluminium zelf.

IP -beoordelingen, pakkingen en adembenemen

Begin met het kiezen van pakkinggeometrie die de compressie na veroudering handhaaft: spons gesloten cellen elastomeren voor laag water inkomen, of gevormde profielen voor robuuste flensbetrokkenheid. Doelcompressiebereiken die rekening houden met tolerantiestapels; Gebruik compressiebeperkers in plastic deksels om overblijven te voorkomen. Waar de behuizing verwarmt en afkoelt, maakt een membraanbol gelijk en vermindert de neiging om vocht langs zeehonden te trekken. Kabelklieren en leidingvermeldingen moeten overeenkomen met indress -doelen; Zelfs één underspec-klier kan een anders uitstekend ontwerp verslechteren.

Coatings, anodiseren en corrosietesten

Niet-gecoat aluminium vormt een beschermend oxide, maar chloride-rijke omgevingen vereisen meer. Anodiseren verhoogt de corrosieweerstand en oppervlaktehardheid; Poedercoating biedt een zware, aantrekkelijke afwerking; en conversie -coatings verbeteren de verfhechting. Wanneer onderdelen worden geassembleerd met roestvrijstalen bevestigingsmiddelen, gebruik dan isolerende sluitringen of afdichtingsmiddelen om het galvanische potentieel te verminderen. Valideer coatingsystemen met neutrale zoutspray en cyclische corrosietests die spleetcoupons bevatten die representatief zijn voor echte gewrichten, niet alleen platte panelen. De beste praktijk is om robuuste afdichting te combineren met een afwerking die is afgestemd op de omgeving en vervolgens te verifiëren met versnelde tests.

Bevestigingsmiddelen, interfaces en ongelijksoortige metalen

Galvanische paren stimuleren veel veldproblemen. Als roestvrijstalen bevestigingsmiddelen nodig zijn, isoleer ze dan van het aluminium met invitte sluitringen, breng compatibele anti-size aan en vermijd water-beslag geometrieën. Waar stalen beugels naar de behuizing schieten, gebruikt u afdichtmiddel in de gewricht om de corrosie van spleet te verminderen. Behandel ten slotte aardingspunten en verfbreuken opzettelijk, zodat beschermende systemen niet onbedoeld worden aangetast. Een gedisciplineerde aanpak verandert een "IP -testpas" in een robuust Corrosiebestendige aluminium motorbehuizing IP65 Dat gedijt bij echt weer en spoeling.

Massreductie voor moderne aandrijflijnen

Elektrificatie plaatst een premie op gewicht en pakketefficiëntie, waardoor de zoektocht naar een Lichtgewicht aluminium motorbehuizing voor EV -motoren Meer dan een slogan. Lagere massa verbetert de efficiëntie van het voertuig, verbreedt de thermische hoofdruimte en vergemakkelijkt de montageafhandeling. Maar gewichtsverlagingen kunnen de stijfheid van de behuizing, de afstemming van de behuizing of het akoestisch gedrag niet in gevaar brengen. De kunst is om grams te verwijderen waar de structuur het minst bijdraagt, terwijl de laadpaden en thermische prestaties worden behouden. Als u dit goed doet, combineert de optimalisatie van topologie, gietvriendelijke ribbels en oordeelkundige bewerking die vermijdt dat het creëren van stressverstotende of dunne secties kwetsbaar is voor porositeit.

Structurele topologie en gewichtsdoelen

Begin met een stijfheidsgestuurde topologie: definieer lagerbelastingen, versnellingsbakreacties en montagebeperkingen en laat een oplosser vervolgens gangen van materiaal identificeren die het grootste deel van de stress dragen. Vertaal het resultaat in gietbare ribben en webben met uniforme wandovergangen, royale filets en consistente trekking. Overweeg voor cilindrische behuizingen integrale ribbanden die verdubbelen als warmte-spreading ringen. Stel vroeg en stijfheidsdoelen vast, zodat afwegingen zichtbaar zijn tijdens ontwerpbeoordelingen in plaats van ontdekt tijdens DV-testen.

Thermische structurele afwegingen

Gewichtsvermindering is soms in strijd met koeling. Dunnere wanden verminderen het geleidingsgebied, maar meer maar dunnere vinnen kunnen het convectiegebied herstellen als het gieten toestaat. Als CFD een hete zone toont in de buurt van een toenemende baas, kan een lokale warmteverspreidingsrib een wereldwijde toename van de wanddikker overtreffen. Evenzo kan een donkere, duurzame coating de emissiviteit verhogen en wat thermische marge herstellen zonder structurele boete. De truc is om verschillende bescheiden verbeteringen te combineren in plaats van te vertrouwen op één zwaargewicht oplossing. Wanneer een waterglycoljack haalbaar is, kunnen geïntegreerde kanalen het thermische regime volledig verplaatsen, waardoor de lagere wanddikte zonder oververhitting mogelijk is.

NVH, stijfheid en integratie

Lichte delen kunnen rinkelen. Om een Lichtgewicht aluminium motorbehuizing voor EV -motoren Stille, afstemming rib afstand en dikte om paneelmodi te verbreken, en gebruik asymmetrische ribpatronen waar haalbaar. Integratie-zoals het combineren van rotor-endschilden, omvormer-mounts of koelvloeistofverdeelstukken-maakt haakjes en bevestigingsmiddelen die gewicht en complexiteit toevoegen. Vergelijk twee opties in woorden, bevestig vervolgens met een eenvoudige tabel: een geïntegreerde behuizing kan 8-12% massa en tien bevestigingsmiddelen besparen, terwijl een modulaire aanpak de service kan vereenvoudigen tegen lichte gewichtskosten. Beslissingen nemen in de context van assemblagestrategie en veldherstelbaarheid, niet alleen gewicht.

Precisiebewerking en verificatie

Het veranderen van een ruw giet in een afgewerkte component hangt af van precisie - bedekt door de uitdrukking CNC bewerkte aluminium motor behuizing tolerantie 0,01 mm . Hoewel niet elke functie tien-micron controle vereist, doen het lagers van boringen en paringsgezichten vaak. Dit bereiken vereist meer dan capabele machines; Het hangt af van de datumstrategie, stabiele bevestiging, thermische controle en monitoring van procescapaciteiten. Beschouw het bewerken als de laatste kans om mechanische, thermische en afdichtingsprestaties uit te lijnen met de ontwerpintentie.

GD&T voor het dragen van boringen en fits

Definieer datums die weerspiegelen hoe de behuizing beperkt is in service. Concentriciteit of positie van lagerboringen moet verwijzen naar het montagevolg en de tegenovergestelde boring om de afstemming van de rotor te behouden. Circulariteit en cilindriciteit op een paar-micron-niveau kan nodig zijn om het dragen van het leven te beschermen. Flatheid op deksels en versnellingsbelegels ondersteunt pakkingcompressie en tandwielgaas. In plaats van elke tolerantie over te duiden, concentreert u de precisie van de kenmerken die het gedrag van het systeem regelen en elders genereuze toleranties mogelijk maken om de kosten te verlagen.

Bevestigen, procesmogelijkheden en inspectie

Het vasthouden van een dunwandige gieting zonder vervorming is een vaartuig. Gebruik waar nodig nauwsluitende nesten en vacuüm en controleer klemkrachten om ovaliserende boringen te voorkomen. Stagebewerking zo zware voorraadverwijdering vindt plaats vóór precisie -functies. Koelvloeistoftemperatuur en opwarming van de machine tijdens het achtervolgen CNC bewerkt aluminium motorbehuizing Tolerantie 0,01 mm ; Zonder thermische stabiliteit lijdt metingen en lijdt het vermogen. Controleer kritische kenmerken met CMM's en luchtmeters en controleer met SPC zodat trends worden gevangen voordat delen ontsnappen. Een capabel proces moet CP/CPK> 1,33 aantonen op veiligheidskritische dimensies, met duidelijke reactieplannen wanneer controlekaarten signalen uit de hand gelopen omstandigheden.

Documentatie, SPC en release -criteria

Robuuste documentatie vertaalt de stilzwijgende knowhow in herhaalbare resultaten. Controleplannen moeten bewerkingen koppelen aan de kenmerken die ze maken en de instrumenten die ze verifiëren. Inspectie uit de eerste handel bevestigt de interpretatie van de print, terwijl lopende audits controleren of de vaste, snijders en programma's overeenkomen met de goedgekeurde status. Voor het afdichten van gezichten, combineer de afwerking van het oppervlak met vlakheid; Controleer de locatie en de pitchkwaliteit voor gaten met schroefdraad. Laatste lektests van ingesloten volumes en koppelhoekverificatie voor inzetstukken voltooien het pakket, zodat de voltooide behuizing voldoet aan prestaties, duurzaamheid en montagedoelen wanneer het de lijn verlaat.

Snelle referentievergelijkingen

De onderstaande vergelijkingen vatten de verhalende verklaringen hierboven samen in een enkele weergave om snel afwegingsbeslissingen en cross-functionele beoordelingen te ondersteunen.
